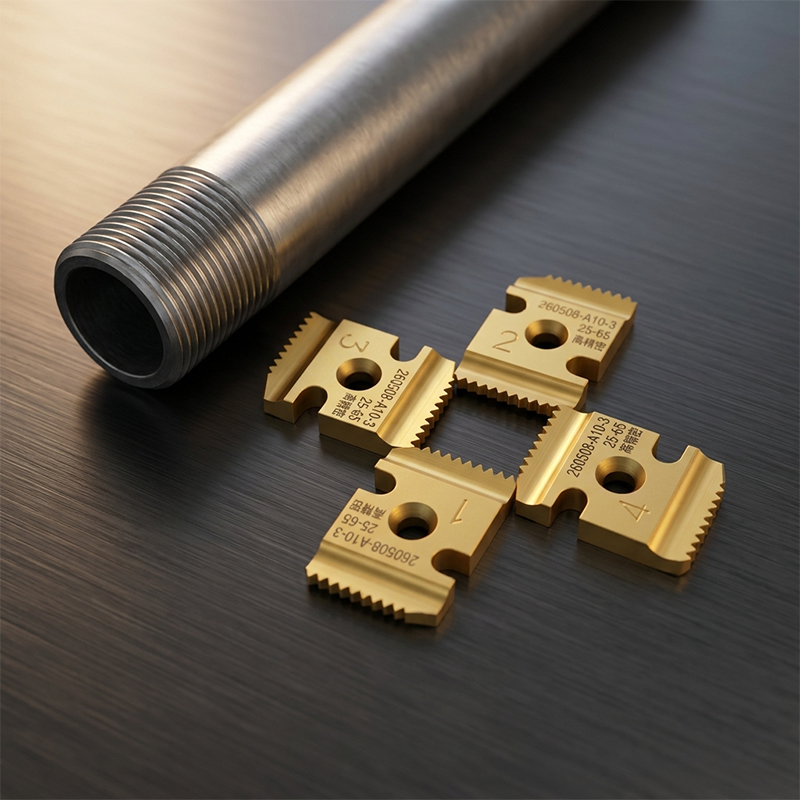

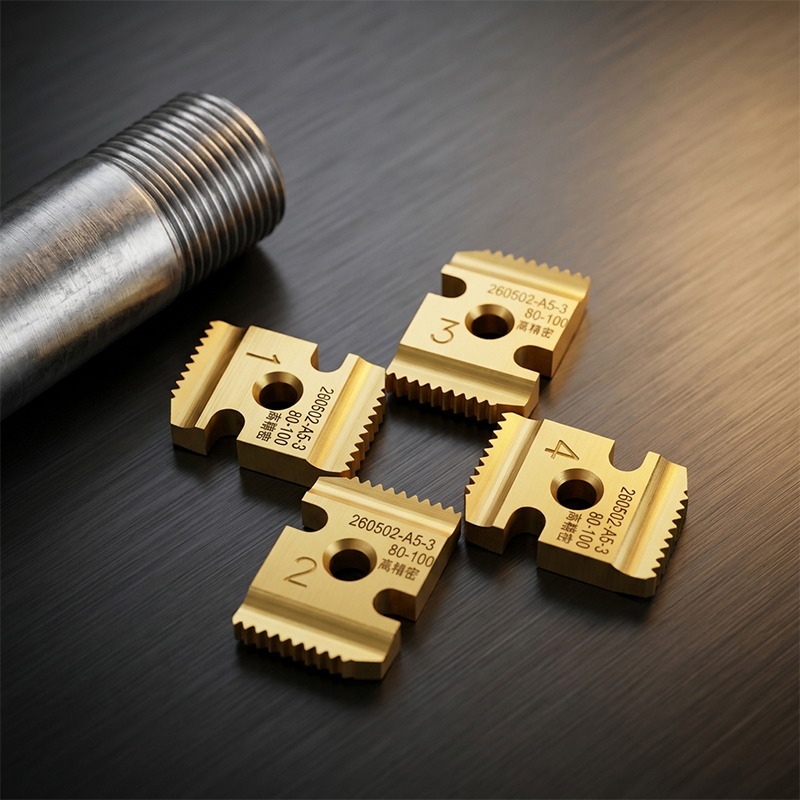

Obojstranné závitovacie matrice

Ako geometria s dvoma okrajmi nanovo definuje efektivitu závitovania

The Dvojhranný dizajn jadra symetricky rozdeľuje rezné sily, čím priamo bojuje proti progresívnemu opotrebovaniu boku, ktoré sužuje jednohranné zápustky. Pri veľkoobjemových priemyselných prevádzkach toto vyvážené zaťaženie zabraňuje lokalizovanému hromadeniu tepla a mikroštiepeniu, čím sa profily závitov udržiavajú konzistentné ďaleko za bodom, kde by konvenčné matrice vyžadovali výmenu. V Hangzhou Xinabo sme vytvorili naše Obojstranné závitovacie matrice takže keď sa v jednej zóne rezania prejaví únava, precízne brúsená sekundárna hrana bez problémov prevezme primárnu prácu, čím sa efektívne zdvojnásobí použiteľný servisný interval bez akéhokoľvek mechanického nastavovania.

To sa prekladá priamo do Vysoká presnosť v priemyselnej triede na každom obrobku. Pretože telo matrice zostáva chladnejšie a stabilnejšie, tvarovaný povrch závitu zostáva hladký a bez otrepov a priemer stúpania zostáva v rámci tolerančných pásiem ISO aj po tisíckach cyklov. Pre výrobných manažérov je merateľným výsledkom menej zastávok linky na výmenu nástrojov a výrazné zníženie počtu zmetkovitých dielov spôsobených unášanými rozmermi závitu.

Určenie štandardu správnej nite bez hádania

The Podpora viacvláknového typu zabudované do našich lisovníc – pokrývajúce BSPT, NPT a metrické profily – nie je len o rozmanitosti; ide o odstránenie zmätku v poli, ktorý vedie k nesúladu zostáv. Každá norma má odlišný uhol boku, rýchlosť kužeľa a tesniaci mechanizmus a ich zmiešanie môže spôsobiť netesnosti alebo mechanické zlyhanie. Túto lekciu sme videli na vlastnej koži počas desaťročí práce na potrubí, a preto Hangzhou Xinabo zaisťuje, že každá matrica je označená laserom s presným štandardom a rozstupom, takže operátor môže potvrdiť kompatibilitu na prvý pohľad.

Kedy zvoliť jednotlivé skupiny vlákien

• BSPT (British Standard Pipe Taper) – Používa uhol závitu 55° a pri tesnení sa spolieha na interferenciu závitu. Dominantné v systémoch tekutín v Európe, Ázii a Commonwealthu. Ideálne tam, kde sa očakáva častá montáž/demontáž, pretože kužeľ poskytuje spoľahlivé tesnenie kov na kov s minimálnou zmesou závitov.
• NPT (National Pipe Taper) – Má 60° uhol závitu so skrátením koreňa a koreňa, ktoré vytvára špirálovú cestu úniku zámerne utesnenú zmesou alebo páskou. Štandard pre protipožiarne a procesné potrubia v Severnej Amerike. Vyžaduje kontrolovaný doťahovací moment, aby sa predišlo nadmernému utiahnutiu a prasknutiu vonkajších spojok.
• Metrika (rovnobežná/kužeľová metrika ISO) – Definované profilmi ISO 68‑1, široko používanými v hydraulických armatúrach a mechanických častiach mimo Ameriky. Varianty s jemným rozstupom ponúkajú vynikajúcu odolnosť voči vibráciám, vďaka čomu sú predvolenou voľbou pre rotačné stroje a automobilové podzostavy.

náš Obojstranné závitovacie matrice umožňujú jedinému inteligentnému závitovaciemu stroju prepínať medzi týmito štandardmi v priebehu niekoľkých sekúnd – nie je potrebné vymieňať zásoby matríc alebo stroj znovu nulovať. Udržaním jednej sady BSPT, jednej NPT a jednej metrických matríc na dosah ruky môže dielňa spracovať zmiešané štandardné úlohy bez straty produktivity neustálym prestavovaním.

Dosiahnutie skutočnej „drop-in“ kompatibility s inteligentnými závitovacími strojmi

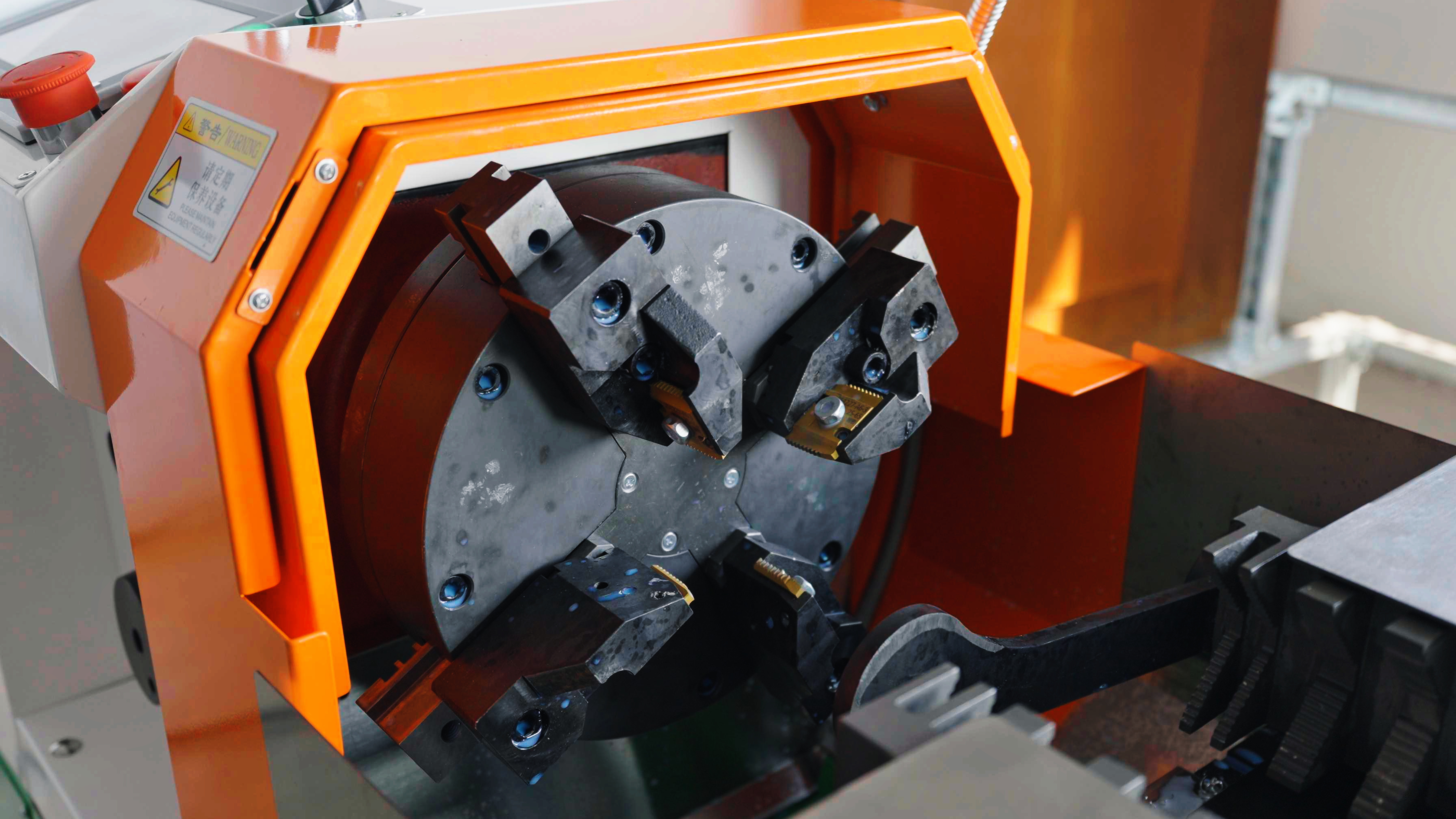

Špecializovaná kompatibilita je viac než len štítok – spočíva na presne opracovanom tele lisu, ktorého vonkajší priemer, umiestnenie drážky a tolerancia axiálneho hádzania sú riadené na jednociferné mikrónové hodnoty. To znamená, že naše matrice sú zasadené do vretena bežného inteligentného závitovacieho zariadenia s nulovým uhlovým vychýlením. Výsledkom je a bezproblémové prispôsobenie a stabilná prevádzka ktorá zachováva automatickú kalibráciu posuvu stroja, eliminuje potrebu podložiek alebo manuálneho vyrovnávania a zabraňuje mikrovibráciám, ktoré narúšajú povrchovú úpravu závitu počas dlhých výrobných sérií.

1. Priemer vodiacej lišty matrice je brúsený sústredne v rozmedzí 0,01 mm a zaisťuje sa do skľučovadla bez radiálnej vôle.
2. Tepelne spracovaná legovaná oceľ si zachováva rozmerovú stabilitu pri tepelných cykloch poloautomatických pracovných postupov závitovania.
3. Univerzálny vzor štrbín disku sa hodí k európskym aj ázijským rozhraniam stroja bez adaptérov.

Hangzhou Xinabo ich navrhol na základe 20-ročného poznania výstavby potrubí Obojstranné závitovacie matrice aby sme eliminovali fikanie na mieste, ktoré kradne hodiny z každého projektu. Keď je možné nainštalovať matricu a začať vyrábať kvalitné závity v priebehu okamihu, celý pracovný postup – od malých údržbárskych dielní až po rozsiahle prefabrikačné linky – získa merateľnú výhodu v oblasti priepustnosti.

Používanie 4-dielnej súpravy na zjednodušenie logistiky na stavenisku

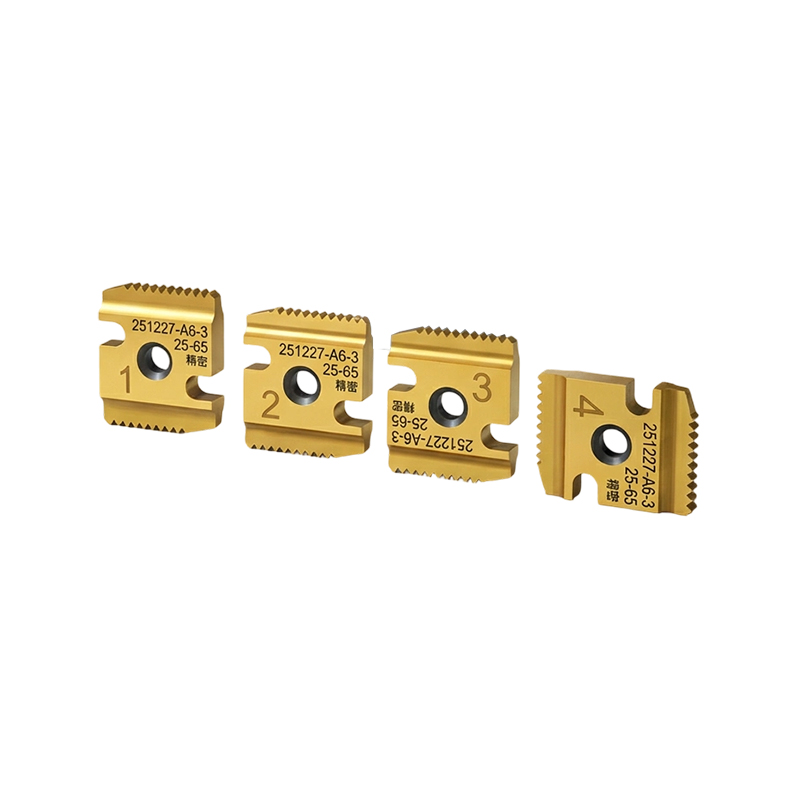

The Nastaviť konfiguráciu štyri matrice v jednej kompaktnej súprave rieši praktickú realitu: väčšina úloh priemyselného závitovania stredného rozsahu sa pohybuje medzi niekoľkými bežnými veľkosťami. Zbalením najžiadanejších priemerov spolu odstránime dohady zo správy zásob. Každá štrbina matrice v puzdre je vyrezaná na špecifický rozmer, takže chýbajúci nástroj je okamžite viditeľný počas vizuálnej kontroly – jednoduchá, ale účinná vrstva opravy chýb na rušných miestach.

Robustné puzdro na prenášanie súpravy chráni Vysoká presnosť v priemyselnej triede každej matrice počas prepravy medzi dielňami, staveniskami a obrábacími centrami. Pretože je penová výstelka odolná voči chemikáliám, náhodný kontakt s rezným olejom alebo nálevom na potrubia ju neznehodnotí. Táto pozornosť venovaná praktickej odolnosti znamená, že keď otvoríte puzdro na vzdialenom pracovisku, matrice sú čisté a pripravené ako v kolíske na náradie.
